Obice da 75/13 - tubatura apparecchio termoelettrico

Identificativo

DTA.B60730

Archivio, fondo o serie di appartenenza

Vedi tutti i contenuti con questo valoreARCHIVIO ANSALDO

Vedi tutti i contenuti con questo valoreDISEGNI TECNICI ANSALDO

Cartiglio e altri elementi testuali

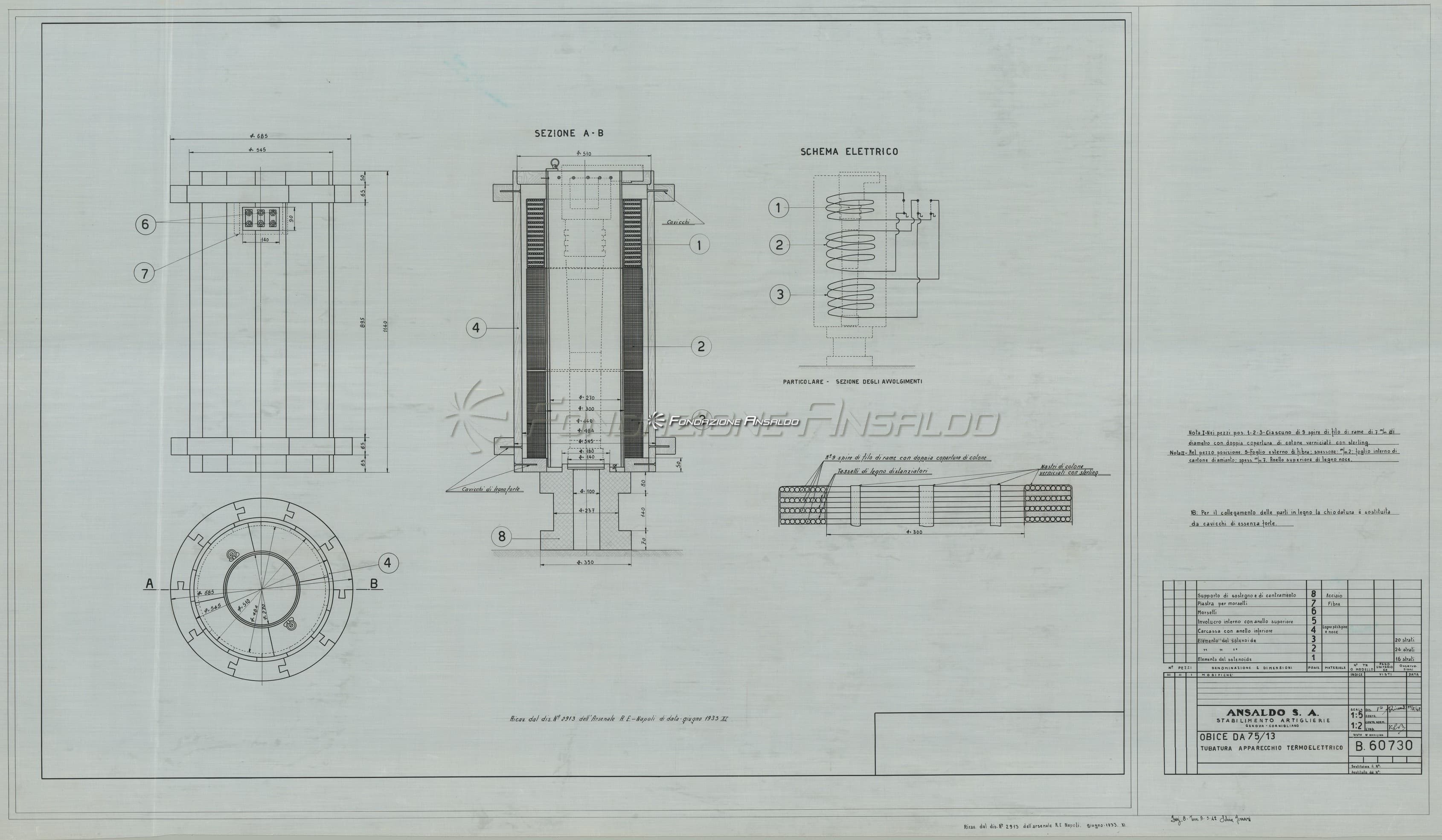

"Ansaldo S.A. Stabilimento Artiglierie Genova Cornigliano. Obice da 75/13. Tubatura apparecchio termoelettrico. B60730"

Descrizione

Si segnala la presenza di un'annotazione sul margine inferiore destro del disegno: "Ricavato dal disegno num. 2913 dell'Arsenale Regio Esercito Napoli, giugno 1933"

Consistenza

1 disegno

Data testuale

1942 maggio 11

Data topica

Genova Cornigliano

Autore

Arsenale Regio Esercito Napoli

Autori secondari

Ansaldo S.A.
Silvia Ferrari (lucidista)

Soggetto produttore

Ansaldo (1853 - ***)

Tipo di rappresentazione

Sezioni del complessivo

Schema

Particolari

Supporto

Carta telata

Scala e misure

Scale 1:5 - 1:2; h. 660 x b. 940 mm

Tecnica

Inchiostro di china

Esecuzione

Tecnigrafo

Stato di conservazione e danni

Buono

Collocazione e altre note

Scatola 203 - Pacco 596 - "Bocche da fuoco"

Temi correlati

Comparto bellico

Produzione bellica terrestre

Progettazione tecnica
